Подбор щеток
Схема конструкции щетки
- Щёкта
- Токоведущий провод
- Накладка
- Наконечник

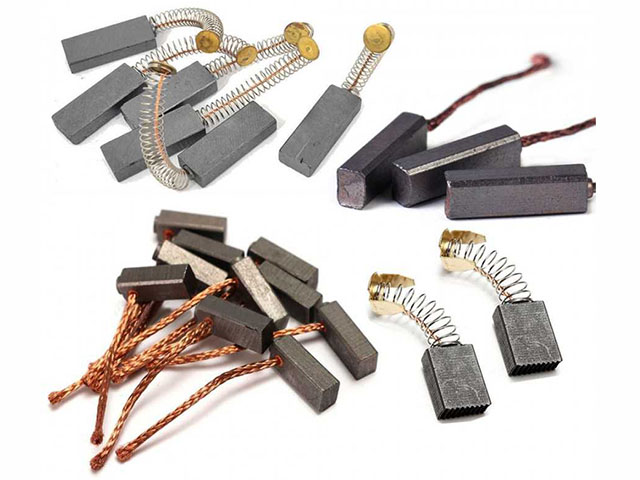

Щетки электрических машин представляют собой специальные электропроводящие детали токосъёмного устройства, которые применяют для подвода и отвода тока на коллекторах и контактных кольцах электрических вращающихся машин.
Щетки классифицируются в зависимости от применяемых материалов и особенностей технологического процесса изготовления (таблица 1).
Конструкция и размеры щеток соответствуют ГОСТ 12232-89 и отраслевым стандартам. В зависимости от взаимной ориентировки граней и схемы расположения токоведущих проводов щетки электрических машин изготавливаются различных типов (таблица 2). Обозначение размеров, наименование граней поверхностей и арматуры щеток соответствует ГОСТ 21888-82.
Номинальные размеры щеток выбираются из ряда:
0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 64,0; 100,0; 125,0.
Допускается изготовление щеток с другими размерами по согласованию с заказчиком.
При заказе щеток потребитель должен указать марку щетки, обозначение технических условий на марку щетки, конструкцию щетки, её размеры, марку и длину провода, тип наконечника и накладки, марку изоляционной трубки (при необходимости), обозначение чертежа (при их наличии).
Примеры обозначения электрощётки:
Марка материала | Тип щётки | Габаритные размеры | Токоведущий провод | Длина провода | Наконечник | Накладка |
ЭГ14 | К1-3 | 20х30х40 | ПЩ 6,0 | 125 | 6Д | НК-2 |
Методика подбора электрических щёток
Таблица 1
Марка | Преимущественная область применения |
МГ | Асинхронные двигатели с фазным ротором, стартеры напряжением до 6V, электрические машины постоянного тока напряжением до 12V плотностью тока в скользящем контакте и малой окружной скоростью (сварочные генераторы) |
МГ-4 | Асинхронные двигатели с фазным ротором, синхронные генераторы, электрические машины постоянного тока с напряжением до 40V |
МГИ | Электродвигатели исполнительных механизмов автомобильного транспорта |
МГО | Электродвигатели исполнительных механизмов автомобильного транспорта |
МГО-2С | Электродвигатели исполнительных механизмов автомобильного транспорта |
611ОМ | Турбогенераторы, электрические машины постоянного тока напряжением от 10V с легким условием коммутации |
МГС5 | Генераторы, преобразователи, токосъёмники, электродвигатели и стартеры авиационной техники, стартеры автомобилей и тракторов напряжением до 24V |
МГС51 | Стартеры автотракторного транспорта напряжением до 24V |
МГСО | Электрические машины постоянного тока напряжением до 12V, стартеры для автомобилей и тракторов напряжением до 12V |
МГСО1 | Электрические машины постоянного тока напряжением до 12V, стартеры для автомобилей и тракторов напряжением до 12V |
МГСОА | Электрические машины постоянного тока напряжением до 12V, стартеры для автомобилей и тракторов напряжением до 12V |
МГС20 | Стартеры автотракторного транспорта напряжением до 24V |
МГС23 | Автотракторные электрические стартеры напряжением до 12 V |
М1А | Синхронные генераторы, одноякорные преобразователи, асинхронные двигатели с фазным ротором, зарядные генераторы напряжением 20-60V, генераторы переменного тока автотранспортного оборудования |
М1 | Синхронные генераторы, одноякорные преобразователи, асинхронные двигатели с фазным ротором, зарядные генераторы напряжением 20-60V, генераторы переменного тока автотранспортного оборудования |
СГО1/СГИ | Электрические машины малой мощности автоматических устройств и точных электропроводов |
ЭГ4 | Электрические машины универсального назначения, возбудители турбогенераторов мощностью менее 200мВт и одноякорные преобразователи, электрические машины постоянного тока небольшой мощности, синхронные и асинхронные двигатели с фазным ротором |
ЭГ8 | Универсальные высоко оборотистые электродвигатели, электромагнитные усилители поперечного поля, электрические машины постоянного тока с затруднёнными условиями коммутации |
ЭГ14 | Тяговые и вспомогательные электрические машины железнодорожного и городского транспорта, а также электрические машины общепромышленного назначения |
ЭГ13/ЭГ13П | Генераторы постоянного тока автотранспортного электрооборудования |
ЭГ2А | Тяговые и вспомогательные электродвигатели тепловозов и электровозов. Генераторы и двигатели с резко выраженной неравномерной нагрузкой (прокатное оборудование) |
ЭГ61АК | Тяговые двигатели магистральных электровозов |
ЭГ74 | Электрические машины постоянного тока с тяжелыми условиями коммутации |
ЭГ64К | Тяговые двигатели нового поколения для мотор-колес автосамосвалов повышенной грузоподъёмности, тяговые двигатели нового поколения для электроподвижного состава |
ЭГ841 | Тяговые и вспомогательные двигатели городского транспортного. Тяговые двигатели мощных самосвалов с электроприводом |
ЭГ73 | Генераторы большой мощности с тяжелыми условиями коммутации |
ГЗ | Электрические машины постоянного тока напряжением до 220V, генераторы с большой силой тока, сварочные генераторы, кольца возбуждения синхронных генераторов, контактные кольца асинхронных двигателей и одноякорных преобразователей |
Г20 | Электрические машины постоянного тока и коллекторные машины переменного тока с низкими значениями трансформаторной и реактивной ЭДС, двигатели однофазные и многофазные коллекторные для текстильной промышленности |
Г4К | Универсальные электродвигатели постоянного тока, в том числе бытовой техники, двигатели Шраге-Рихтера и двигатели постоянного тока малой мощности с затруднёнными условиями коммутации |
Г4АК | Универсальные электродвигатели постоянного тока, в том числе бытовой техники, двигатели Шраге-Рихтера и двигатели постоянного тока малой мощности с затруднёнными условиями коммутации |
Таблица 2
Тип щётки | Характеристики конструкции | Общий вид | Назначение |
К1 | Щётка прямоугольная неармированная | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-2 | Щётка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щётки | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-4 | Щётка прямоугольная с одним проводом на меньшей боковой грани | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-6 | Щётка прямоугольная с двумя проводами на боковой грани | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-8* | Щётка прямоугольная с четырьмя проводами на верхней поверхности, симметричными оси щётки | Для радиальных щёткодержателей с пружинами различного исполнения | |
К2-1 | Щётка со скошенной контактной поверхностью и одним проводом на верхней поверхности щётки по оси щётки | Для реактивных щёткодержателей | |
К2-3 | Щётка со скошенной контактной поверхностью с двумя проводами на верхней поверхности, симметричными относительно оси щётки | Для реактивных щёткодержателей | |
К2-8* | Щётка со скошенной контактной поверхностью и четырьмя проводами на верхней поверхности, симметричными относительно оси щётки | Для реактивных щёткодержателей | |
К3-5 | Щётка со скошенными контактной и верхней поверхностями, проводом на боковой грани | Для реактивных щёткодержателей | |
К4-2 | Щётка прямоугольная со скосом на верхней поверхности с одним проводом на скосе | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-1 | Щётка прямоугольная с одним проводом на верхней поверхности по оси щётки | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-3 | Щётка прямоугольная с двумя проводами на верхней поверхности, симметричными относительно оси щётки | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-5 | Щётка прямоугольная с одним проводом на большей боковой грани | Для радиальных щёткодержателей с пружинами различного исполнения | |
К1-7* | Щётка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щётки | Для радиальных щёткодержателей с пружинами различного исполнения | |
К2 | Щётка со скошенной контактной поверхностью | Для реактивных щёткодержателей | |
К2-2 | Щётка со скошенной контактной поверхностью и одним проводом на верхней поверхности щётки, смещенным от оси щётки | Для реактивных щёткодержателей | |
К2-7* | Щётка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, смещенными от оси щётки | Для реактивных щёткодержателей | |
К3-3 | Щётка со скошенными контактной и верхней поверхностями и двумя проводами на верхней поверхности | Для реактивных щёткодержателей | |
К3-8 | Щётка со скошенными контактной и верхней поверхностями и четырьмя проводами на верхней поверхности | Для реактивных щёткодержателей | |
К5-2 | Щётка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности | Для реактивных щёткодержателей | |
К6-3 | Щётка прямоугольная со скосами на верхней поверхности и двумя проводами на скосах | Для радиальных щёткодержателей с пружинами различного исполнения | |
К8 | Щётка прямоугольная с пазом на верхней поверхности | Для радиальных щёткодержателей | |
К8-3 | Щётка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щётки | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К8-5 | Щётка прямоугольная с пазом на верхней поверхности и проводом на большей боковой грани | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К10-4 | Щётка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани | Для радиальных щёткодержателей | |
К11-3 | Щётка со скошенной контактной поверхностью, со скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щётки | Для радиальных щёткодержателей | |
К11-8 | Щётка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и четырьмя проводами на верхней поверхности | Для радиальных щёткодержателей | |
К12-8* | Щётка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой | Для радиальных щёткодержателей | |
К14 | Щётка прямоугольная с головкой на верхней поверхности | Для радиальных щёткодержателей со спиральной проволочной пружиной | |
К14-5 | Щётка прямоугольная с головкой на верхней поверхности и одним проводом в боковой грани | Для радиальных щёткодержателей со спиральной проволочной пружиной | |
К6-8 | Щётка прямоугольная со скосами на верхней поверхности и четырьмя проводами на скосах | Для радиальных щёткодержателей | |
К8-2 | Щётка прямоугольная с пазом и одним проводом на верхней, смещенным от оси щётки | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К8-4 | Щётка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К8-8* | Щётка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щётки | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К11 | Щётка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности | Для радиальных щёткодержателей | |
К11-4 | Щётка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на боковой грани | Для радиальных щёткодержателей | |
К12-3 | Щётка прямоугольная с пазом и двумя проводами на верхней поверхности с резиновой накладкой | Для радиальных щёткодержателей | |
К13-2 | Щётка прямоугольная с пазом на верхней поверхности, со скосом и одним проводом на скосе | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К14-1 | Щётка прямоугольная с головкой на верхней поверхности и одним проводом на головке | Для радиальных щёткодержателей со спиральной проволочной пружиной | |
К15-6 | Щётка со скошенными контактной и верхней поверхностями, со скошенным пазом и двумя проводами в боковой грани | Для реактивных щёткодержателей | |
К16-2 | Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом на скосе | Для радиальных щёткодержателей | |
К17-3 | Щётка со скошенной контактной поверхностью тремя скосами на верхней поверхности и двумя проводами на боковых скосах | Для радиальных щёткодержателей | |
К19-2 | Щётка со скошенной контактной поверхностью, тремя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе | Для радиальных щёткодержателей | |
К20-8 | Щётка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладкой и четырьмя проводами | Для радиальных щёткодержателей | |
К21-3 | Щётка сложной конструкции с двумя проводами | Для радиальных щёткодержателей | |
К23-1 | Щётка трапецеидальная с одним проводом | Для радиальных щёткодержателей | |
К24-2 | Щётка со скосами на контактной и верхней поверхностях, скошенным пазом и одним проводом на скосе | Для радиальных щёткодержателей | |
К27-8 | Щётка трапецеидальная с четырьмя проводами | Для радиальных щёткодержателей | |
К17-2 | Щётка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и одним проводом на боковом скосе | Для радиальных щёткодержателей | |
К18-2 | Щётка со скошенной контактной поверхностью двумя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе | Для радиальных щёткодержателей | |
К20-3 | Щётка разрезная со скосами на контактной и верхних поверхностях, впрессованной накладкой и двумя проводами, смещёнными относительно оси щётки | Для радиальных щёткодержателей | |
К21-2 | Щётка сложной конструкции с одним проводом | Для радиальных щёткодержателей | |
К22-6 | Щётка прямоугольная с двумя скосами, пазом на верхней поверхности и двумя проводами на боковой грани | Для радиальных щёткодержателей с плоской ленточной пружиной | |
К23-8 | Щётка трапецеидальная с четырьмя проводами | Для радиальных щёткодержателей | |
К27-3 | Щётка трапецеидальная с двумя проводами | Для радиальных щёткодержателей | |
К28-3 | Щётка со сложной контактной поверхностью и двумя проводами симметричными относительно оси щётки | Для радиальных щёткодержателей |
* Щётки указанных типов могут выполняться разрезными
